FM trial
FM trialはFM音源のVSTインストゥルメントを自作して、
昔懐かしいYM2151のような音が出せるかもしれない
というロマンを追うトライアルプロジェクトです。
BLOGにて制作過程を記録しております。
機能解説
FM音源部分
| 名前 | 内容 | 範囲 | 解説 |
| MX | 同時発音数 | 1～8 | 1に設定するとモノモードです |
| AL | アルゴリズム | 0～7 | YM2151互換アルゴリズムです |
| FB | フィードバックレベル | 0～7 | YM2151互換フィードバックです |
| OS | オシレータキーシンク | ON/OFF | ONにすると必ず位相0から発音されます |
| PB | ピッチベンド幅 | 0～127 | 単位は半音です。デフォルトは2半音 |
| OSの下 | ノイズ | nof～non | nonでノイズオン |
| PBの下 | ノイズ | 0～31 | ノイズ周波数 |
| AR | アタックレイト | 0～31 | EGのアタックレイト |
| DR | ディケイレイト | 0～31 | EGのディケイレイト |
| SR | サスティンレイト | 0～31 | EGのサスティンレイト |
| RR | リリースレイト | 0～15 | EGのリリースレイト |
| SL | サスティンレベル | 0～15 | EGのサスティンレベル |
| TL | トータルレベル | 0～127 | オペレータの音量レベル |
| KS | キースケール | 0～3 | EGのキースケール。高音になるほどエンベロープが締まります |
| ML | マルチプル | 0～15 | オペレータの音程 |
| D1 | デチューン1 | 0～99 | オペレータの音程微調整1。0～7はYM2151と同じで、2桁目はその数+1*2だけデチューンがかかる。例：27→-3段階目の3*2倍 |
| D2 | デチューン2 | 0～3 | オペレータの音程微調整2。非整数倍 |
| WF | ウェーブフォーム | sin,squ,saw,tri | サイン波、矩形波、ノコギリ波、三角波 |
フィルター1(エンベロープ)
| 名前 | 内容 | 範囲 | 解説 |
| FT1 | フィルターセレクタ | OFF LPS2 LPS4 HPSS BPSS NTCH LSLF HSLF PEEK | フィルターOFF ローパスフィルター1 ローパスフィルター2（moogtype） ハイパスフィルター バンドパスフィルター ノッチフィルター ローシェルフフィルター ハイシェルフフィルター ピークフィルター |
| FREQ | 周波数 | 0～127 | |
| RES | レゾナンス | 0～127 | |
| Q | Q値 | 0～127 | |
| GAN | ゲイン | 0～127 | |
| AMT | アマウント | 0～127 | フィルターのエンベロープの掛かり具合。64でフィルターにエンベロープがかからなくなります。64から離れる程沢山フィルターがかかります。0と127が最もエンベロープがかかります。63以下は逆、65以上は正の向き。 |
| AR | アタックレイト | 0～127 | |
| DR | ディケイレイト | 0～127 | |
| SR | サスティンレイト | 0～127 | |
| RR | リリースレイト | 0～127 | |
| SL | サスティンレベル | 0～127 |
フィルター2(LFO)
| 名前 | 内容 | 範囲 | 解説 |
| FT1 | フィルターセレクタ | OFF LPS2 LPS4 HPSS BPSS NTCH LSLF HSLF PEEK | フィルターOFF ローパスフィルター1 ローパスフィルター2（moogtype） ハイパスフィルター バンドパスフィルター ノッチフィルター ローシェルフフィルター ハイシェルフフィルター ピークフィルター |
| FREQ | 周波数 | 0～127 | |
| RES | レゾナンス | 0～127 | |
| Q | Q値 | 0～127 | |
| LFO | LFOスイッチ | ON/OFF | |
| TYP | LFOタイプ | TRI SIN SAW SQU | タイプを三角、サイン、ノコギリ、矩形から選択 |
| DPT | LFOデプス | 0～127 | LFOの深さ |
| RAT | LFOレート | 0～127 | LFOの長さ |
コーラスとディレイ
| 名前 | 内容 | 範囲 | 解説 |
| CHO | コーラスの種類 | OFF/MONO/STEREO | |
| DPT | デプス | 0～127 | 深さ |
| RAT | レイト | 0～127 | 長さ |
| FBK | フィードバック | 0～127 | フィードバックの量 |
| LVL | レベル | 0～127 | コーラス成分の音量 |
| SPR | スプレッド | 0～127 | 広がり具合 |
| DLY | コーラスの種類 | OFF/MONO/STEREO | |
| TIM | タイム | 0～127 | ディレイタイム |
| FBK | フィードバック | 0～127 | フィードバックの量 |
| TON | トーン | 0～127 | ディレイ成分のハイパスフィルターの周波数 |
| LVL | レベル | 0～127 | ディレイ成分の音量 |
| SPR | スプレッド | 0～127 | 広がり具合 |
ピッチLFO
| 名前 | 内容 | 範囲 | 解説 |
| LFO | LFOスイッチ | ON/OFF | |
| TYP | LFOタイプ | TRI SIN SAW SQU | タイプを三角、サイン、ノコギリ、矩形から選択 |
| DLY | ディレイ | 0～127 | LFOが効くまでの時間 |
| DPT | LFOデプス | 0～127 | LFOの深さ |
| RAT | LFOレート | 0～127 | LFOの長さ |
音色セレクタ
音色名の左側にあるボタンは音色を一つづつ進めたり戻したりするボタン。 「WRITE」ボタンを押すと、現在エディットしている音色をメモリに書き込めます。 「SAVE」ボタンを押すと、MyDocumentフォルダにパッチをセーブします。 「LOAD」ボタンを押すと、MyDocumentフォルダ内にあるパッチをロードします。
DOWNLOAD

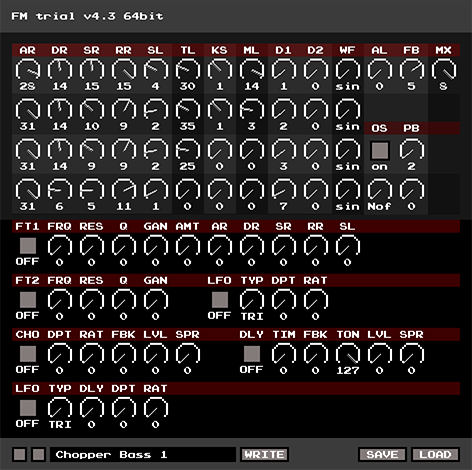

FM trial v4.3
2020/06/12 Release
2020/06/12 v4.3
・なぜかピッチが少し低かったのを修正しました。
・ベロシティがモジュレータにもかかっていたのをかからなくしました。
2019/07/02 v4.2の説明
・位相リセットのOn/Offスイッチを付けました。デフォルトはOn。
・ピッチベンド幅の調整ノブを付けました。デフォルトは2半音。最大127半音。
・音色ファイルをMyDocumentにセーブするように変更しました。
・32bitも64bitもバージョン同じにしました。
2019/06/27 v4.0b,v4.1bの説明
・ノートオンの度に位相0から発信するようにしました。
・32bit(v4.0b)と64bit(v4.1b)を同梱するようにしました。
2019/07/27 v4.1の説明
・64bitバージョンを作成しました。
v4.0の説明
・フィルターを２基実装
→エンベロープフィルターとLFOフィルター
・コーラスとディレイを実装
・ピッチLFOを実装
・OPMLFOを実装
→全オペレータにかかり、AME指定不可
・パッチのセーブロードを実装
・細かいバグ修正
※今回からソースコード付きません。
v4.0サンプル曲
ロマンシア「ロマンシア国」ドラゴンスピリットarea2「Volcano」
v4.0でMDXデータを鳴らしてみました。
かなり似てきましたが、この辺が限界かな！？
FMtrial_v3.zip
FM trial v3.0
2017/02/02 Release
v3.0の説明
・オペレータが四つ
・アルゴリズムを８つ実装
・キースケールを実装
・フィードバックを実装
・プリセットを実装
・オペレータ４にノイズを実装
・矩形波三角波のこぎり波を実装
v3.0サンプル曲
ロマンシア「ロマンシア国」ドラゴンスピリットarea2「Volcano」
v3.0でMDXデータを鳴らしてみました。
遂に本物っぽい雰囲気が出てきました。
FMtrial_v2.zip

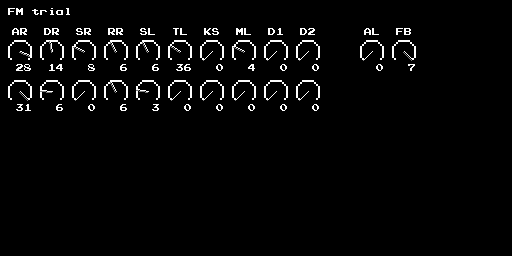

FM trial v2.0
2017/01/26 Release
v2.0の説明
・サイン波が出せるオペレータが二つ
・FM変調がかかるように
・アルゴリズムは２つ
→0～4が直列、5～7が並列
・サスティンレイトを追加
・マルチプルを追加
・デチューン１を追加
→独自仕様を追加：0～7はYM2151と同じ
2桁目はその数+1*2だけデチューンがかかる
例：27→-3段階目の3*2倍
・デチューン２を追加
・KSとFBは機能してません
v2.0サンプル曲
ロマンシア「ロマンシア国」ドラゴンスピリットarea2「Volcano」
v2.0でMDXデータを鳴らしてみました。
FM変調するようになって聴きごたえ出てきました。
FMtrial_v1.zip

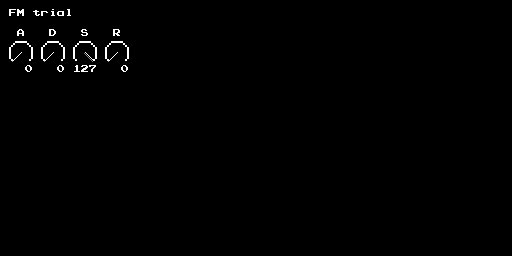

FM trial v1.0
2017/01/08 Release
v1.0の説明
・サイン波が出せるオペレータが一つ
・ADSRで音量をコントロール
v1.0サンプル曲
ロマンシア「ロマンシア国」ドラゴンスピリットarea2「Volcano」
v1.0でMDXデータを鳴らしてみました。
サイン波ならではの味わいがありますね。
USAGE
・DLLをVSTpluginフォルダにコピーして下さい
・Windows10 CUBASE6.5と8.5,9.0にて動作確認
・8音ポリ
・VST2規格
・ｖ4.1から64bitになりました
・V3まではソースコード付き(VisualStudio2013)
・VSTライブラリやpngやzlibは用意して下さい
SPECIAL THANKS
ソースコードのベースはC++でVST作りさんのものを
使用させて頂いております。
ピッチを計算する角速度のテーブルはm_puusanさんのx68sound.dllのものを
使用させて頂いております。
プリセット音色はVAL-SOUNDの阿保剛さんのものをお借りしております。
http://valsound.com
使用許可頂きました！！ありがとうございますー！！
